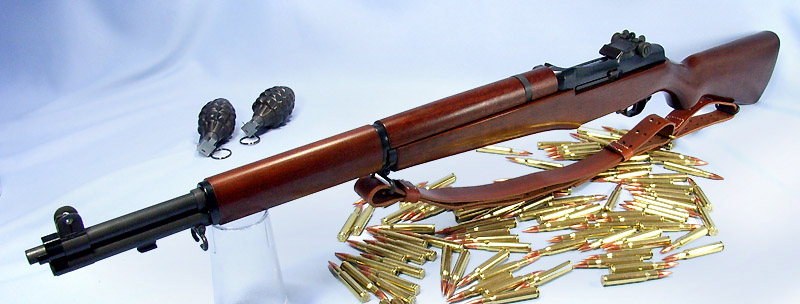

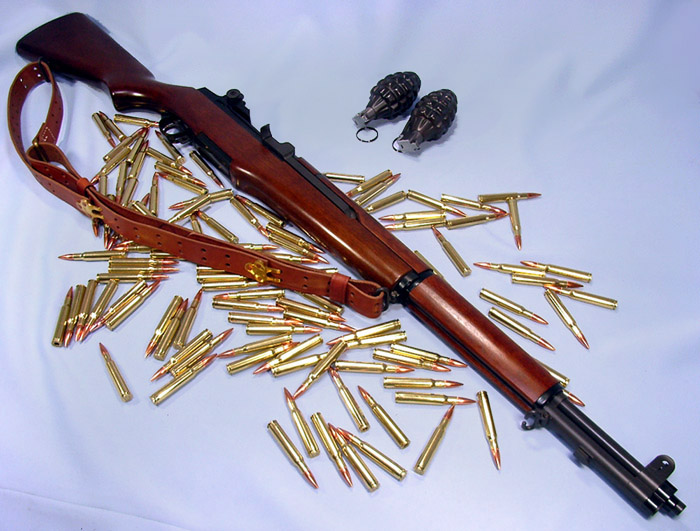

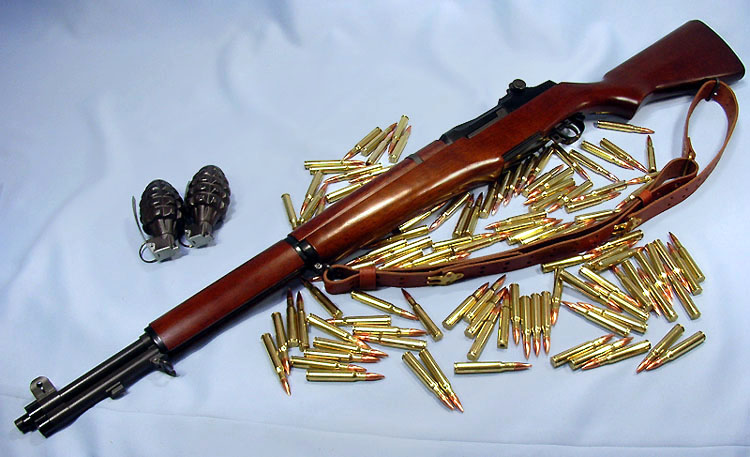

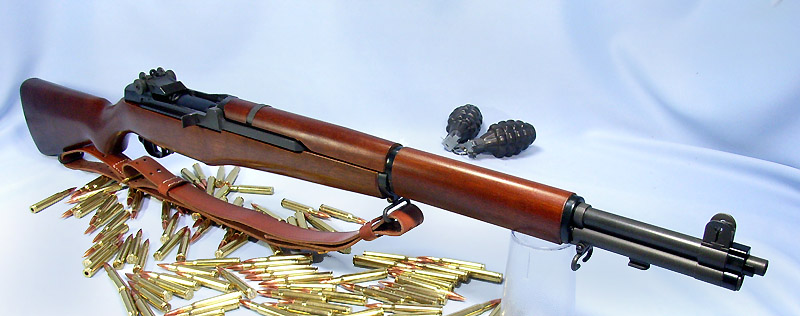

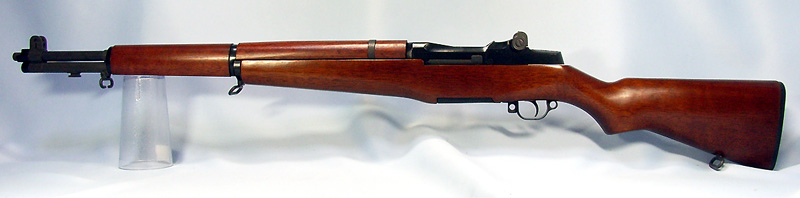

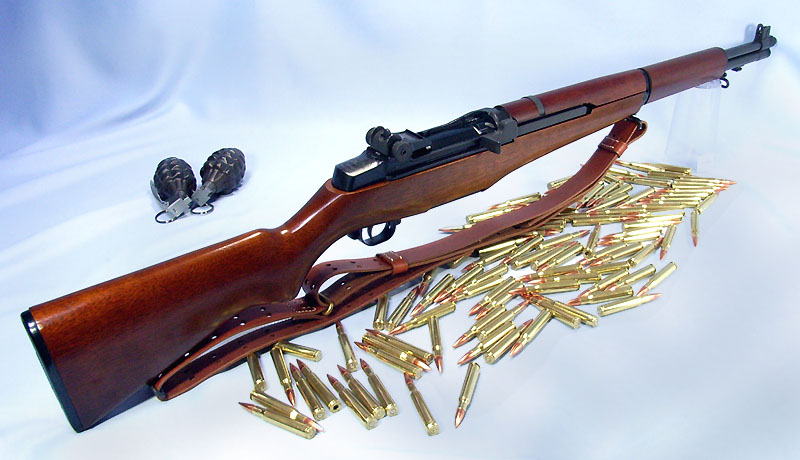

 大量生産されたオートマチック・ライフル |
 |
 |

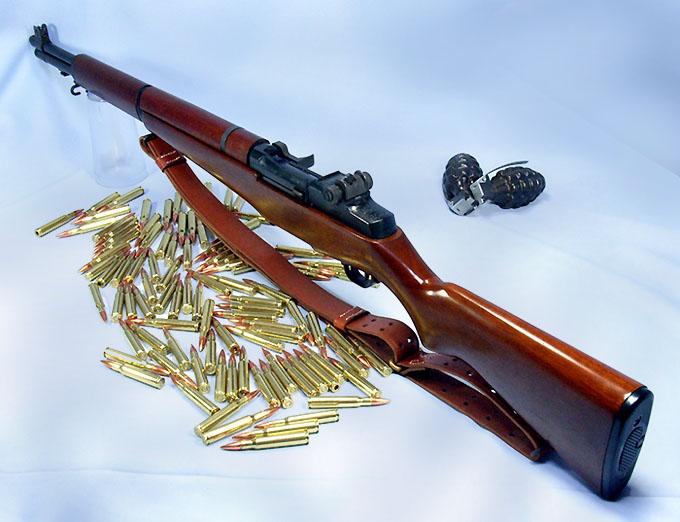

 意外とカッコよいです。 |
 |
 |

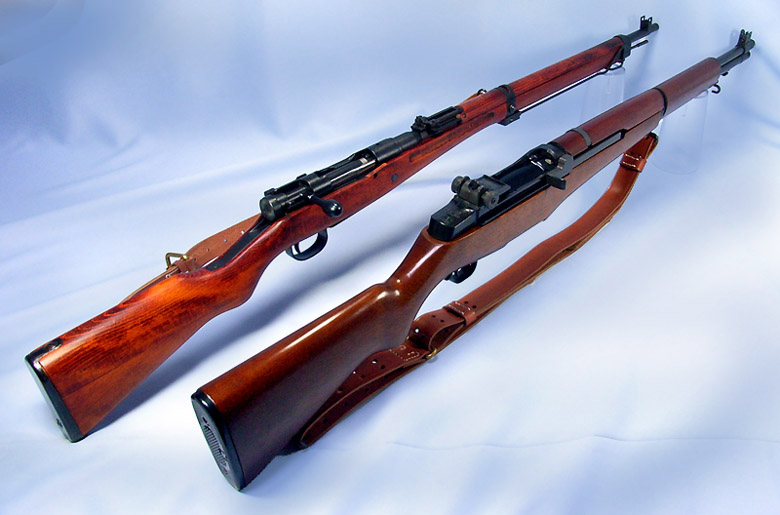

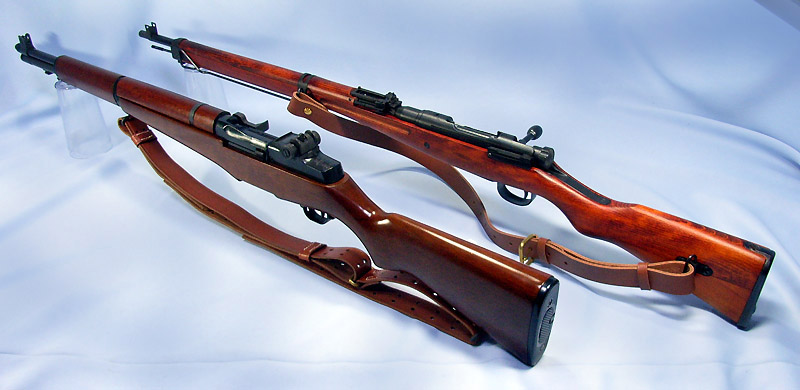

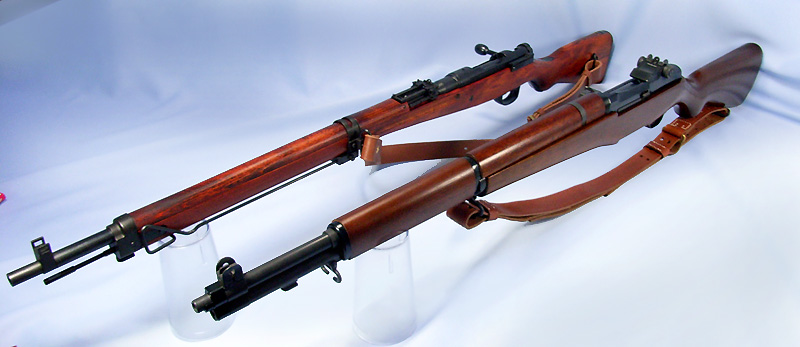

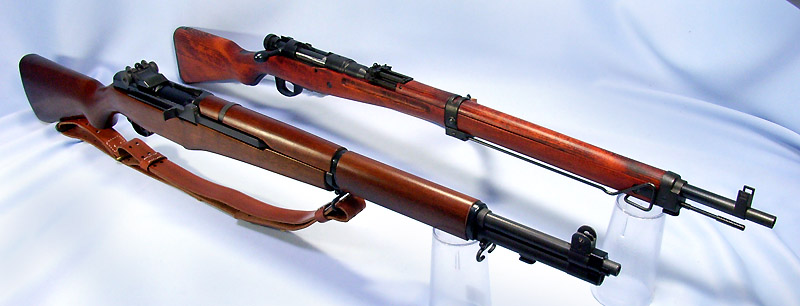

 太平洋戦争での宿敵同士 |
 実銃でしたら「じさまたち」の記念写真ですね。 |
 |

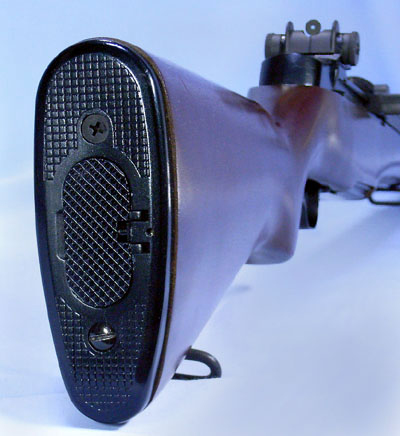

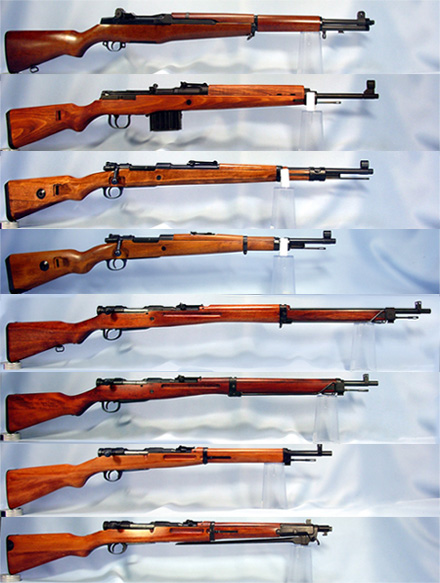

 カメラを固定し床尾で揃えました。→ |
 |

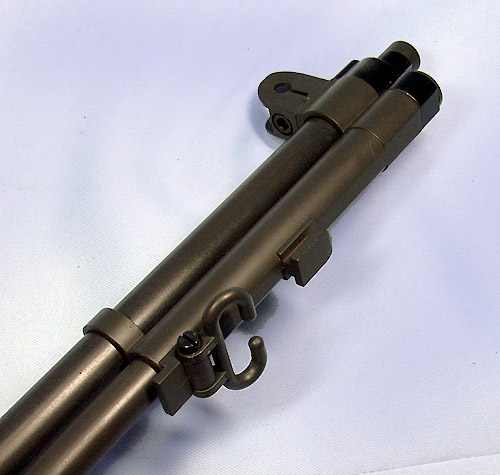

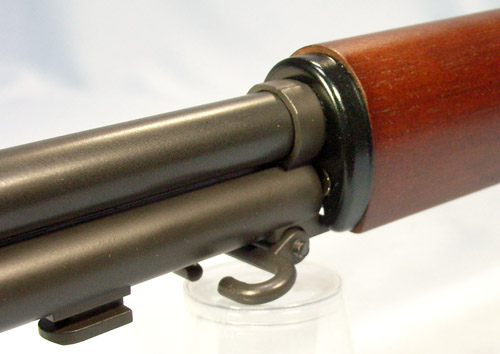

 ＭＧならではの再現度です。 |
 |
 |
 |
 |

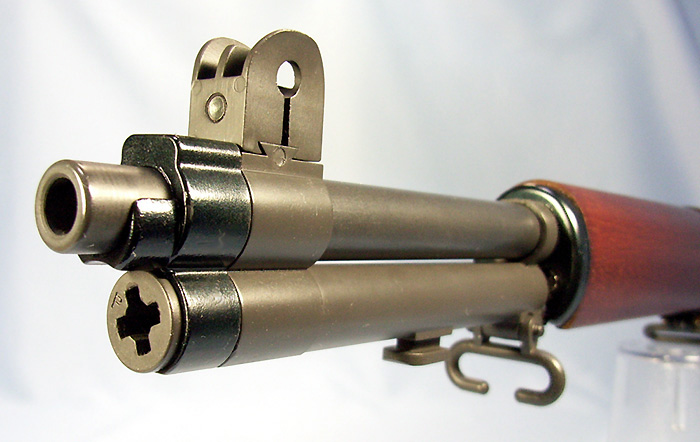

 ガス圧利用閉鎖解除機構の要「ピストン」です。銃身より長いです。 |
 |
 |

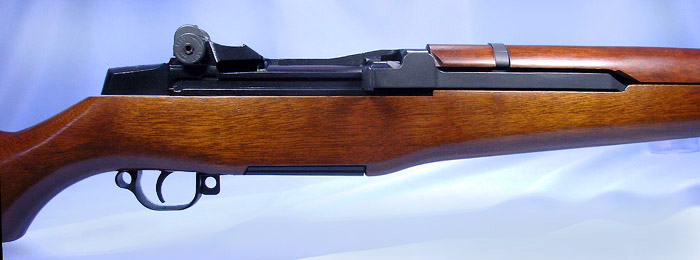

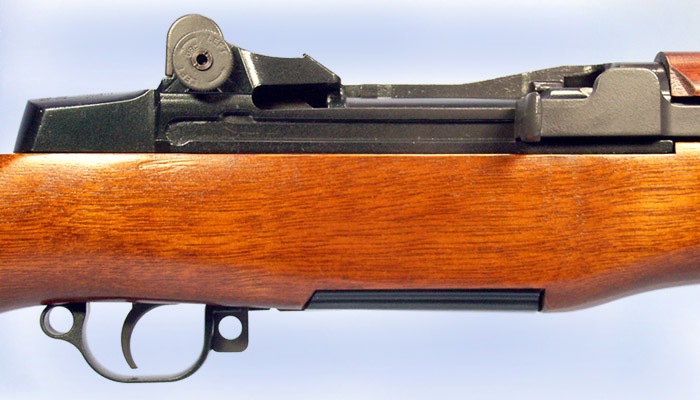

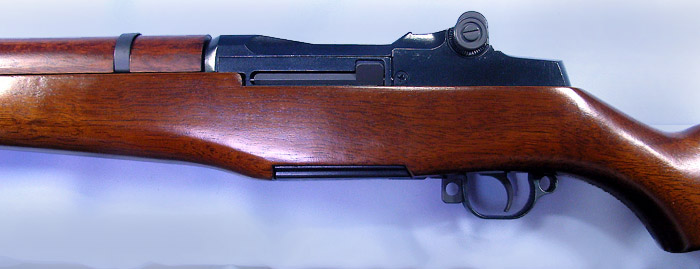

 ガランドの形状を非常に上手く再現しています。 |
 |
 |
 |
 |
 |
 |

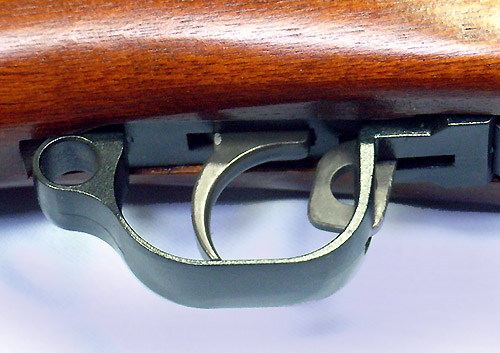

 セイフ |

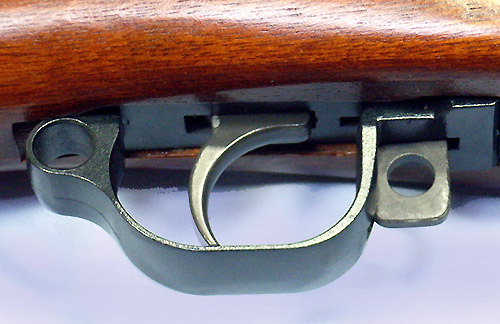

 ファイヤ |
 |
 |
 |
 |
 |
 |
 |

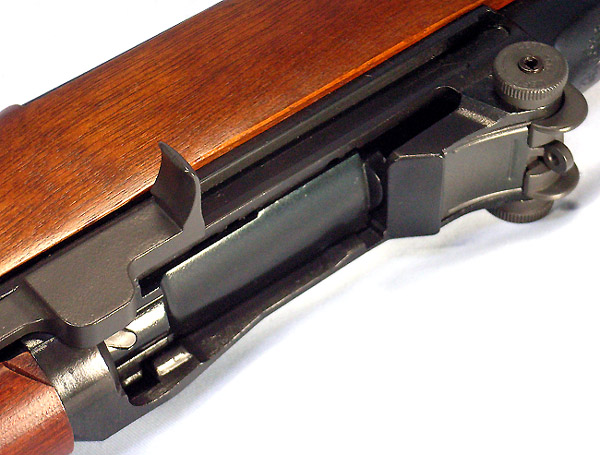

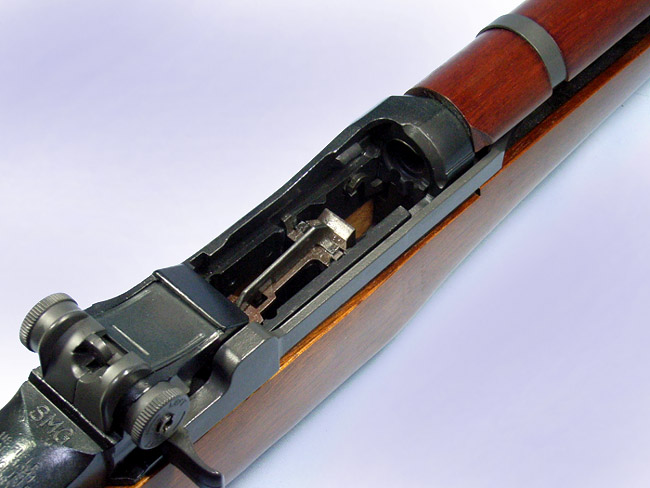

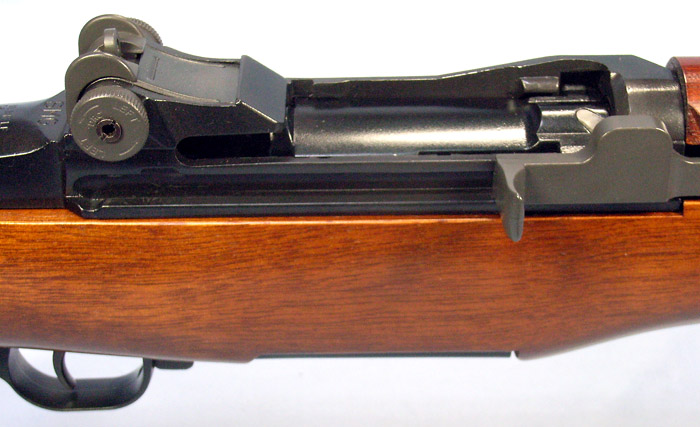

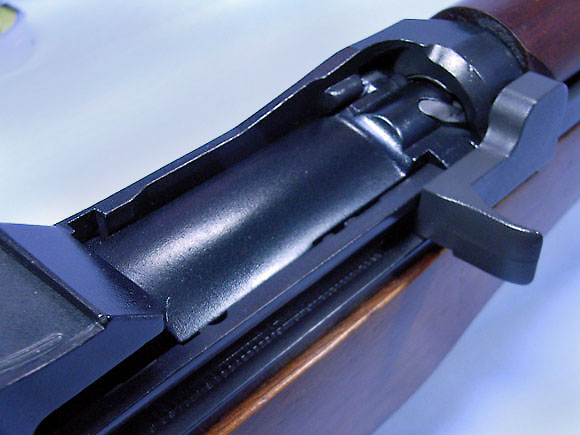

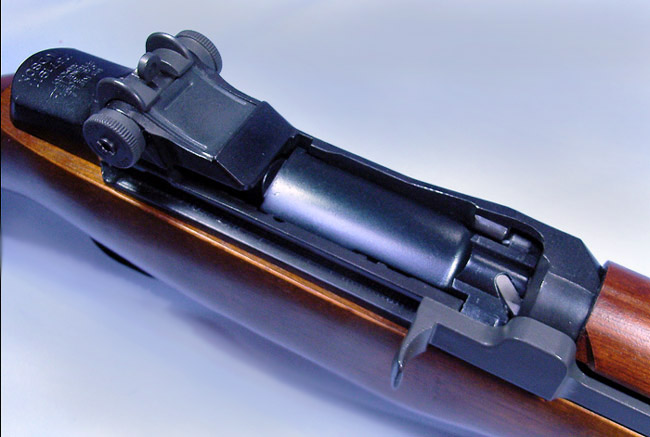

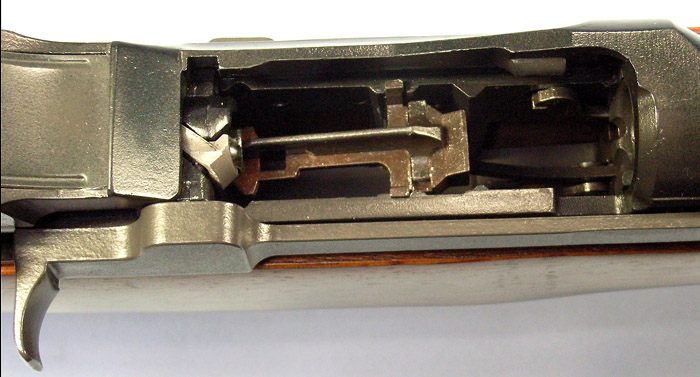

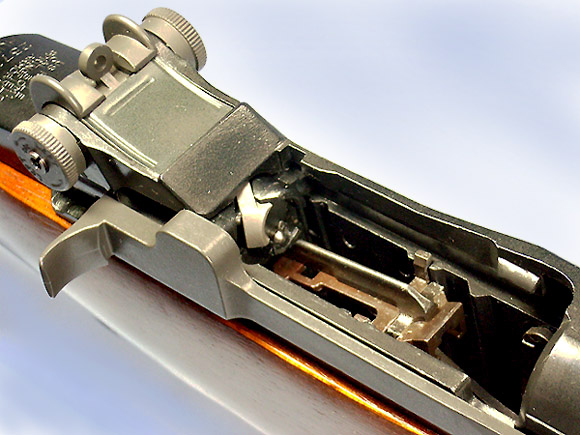

 ロータリー・ボルト、と装弾機構を再現しています。 |
 |
 |
 |
 |
 |

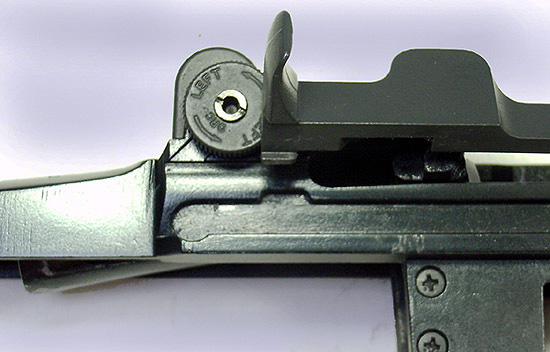

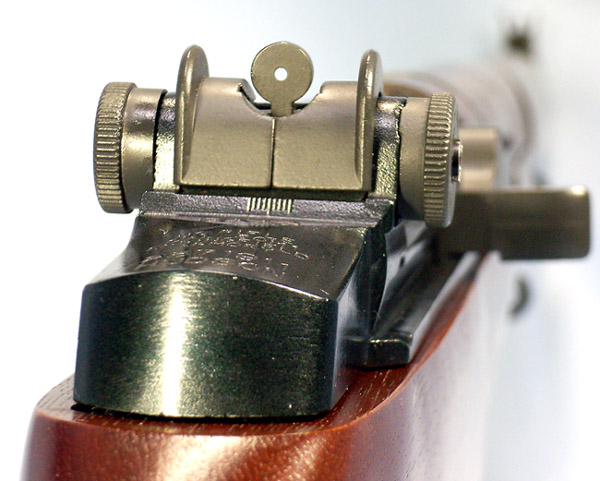

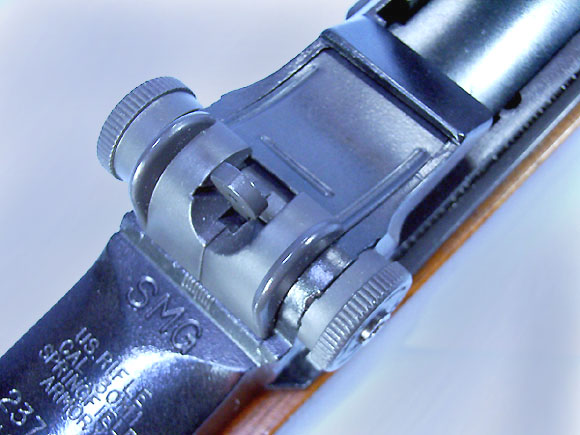

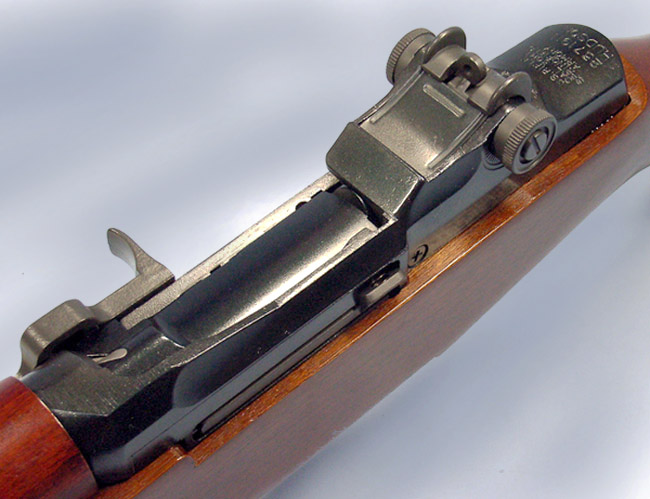

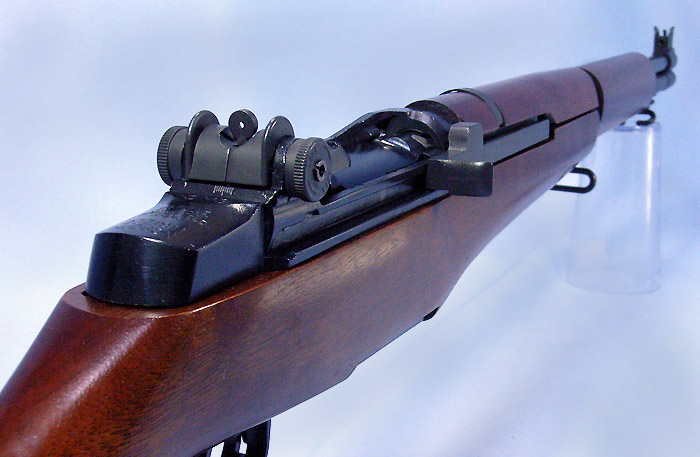

 リアサイトも大変良く再現されています。 |
 |

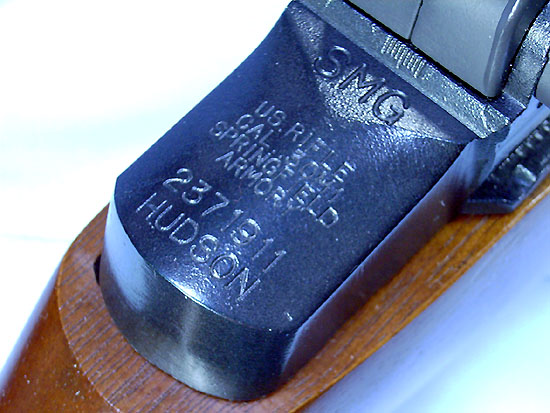

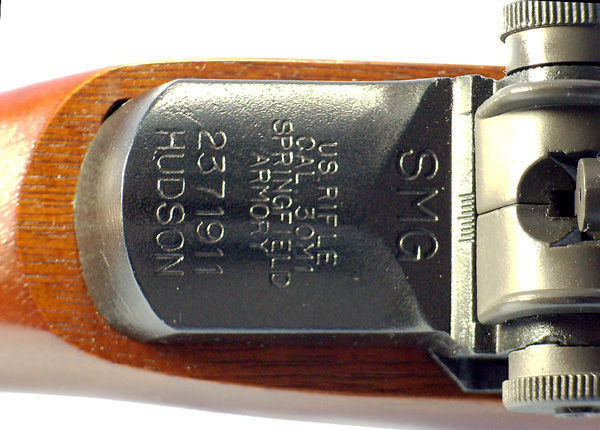

 レシーバーの刻印 |
 |

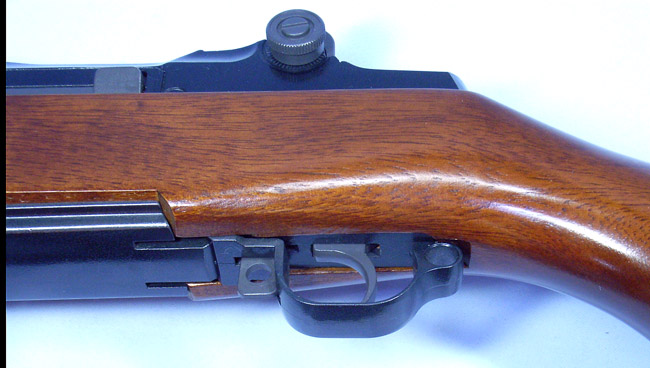

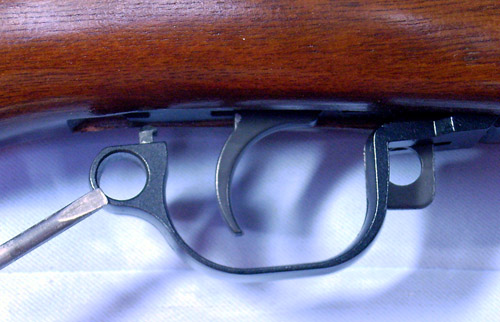

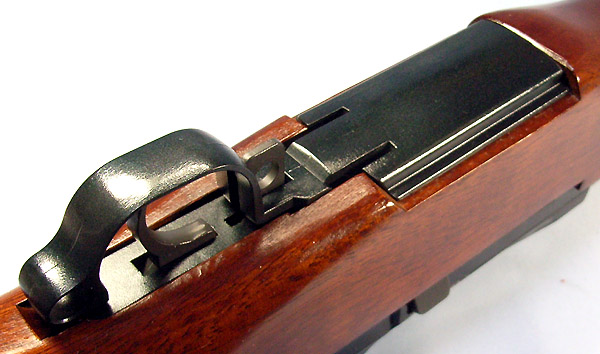

 ここから分解です。先ず撃鉄を起こしておきます。トリガー・ガードを後ろに引いて下げます。 |

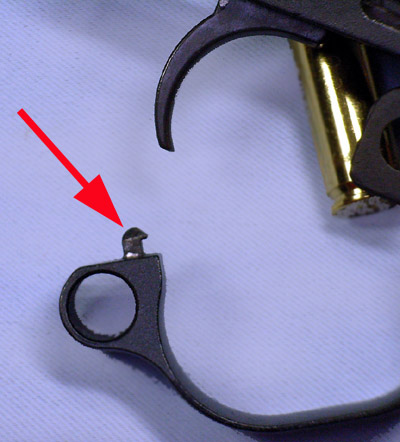

 つめが華奢です。 |

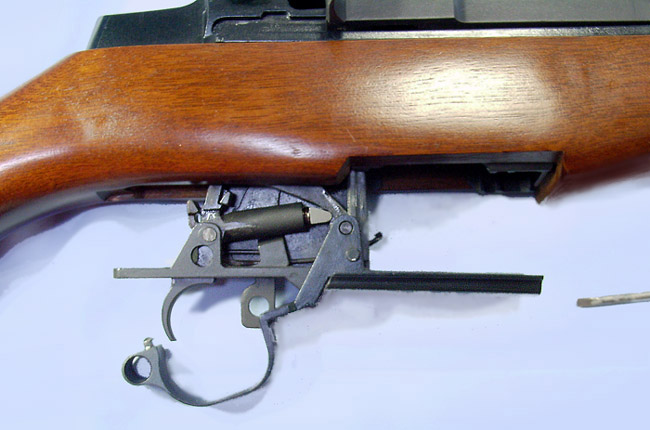

 トリガー・ガードを「ぐい」っと下げると、引き金室が丸ごと外れます。 |
 銃主部との接合は「トリガー・ガード」のポッチのみです、ＭＧは強度が無いので頻繁に分解はしないほうがよいです。 |

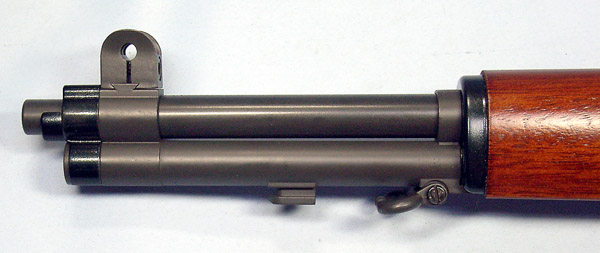

 ストックと銃主部を分解する準備です。まずガスシリンダーを外さなければなりません。 |

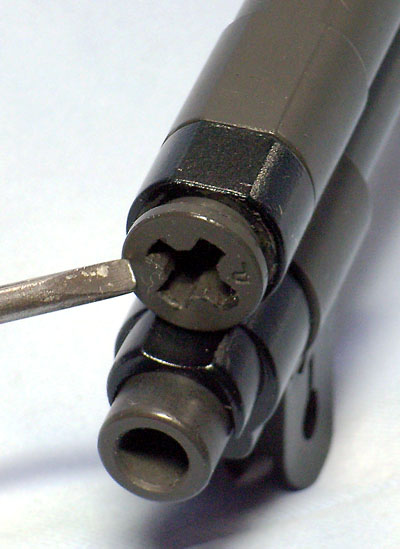

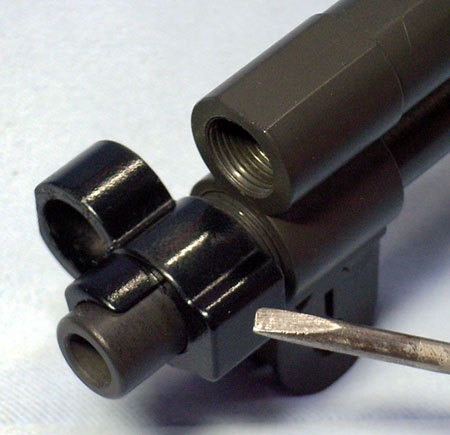

 左写真のシリンダー・ロックを外し、バレルロックを緩めます。 |

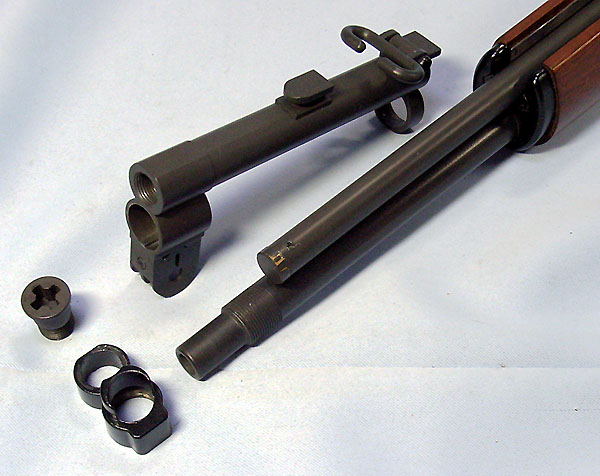

 実銃どおり。 |

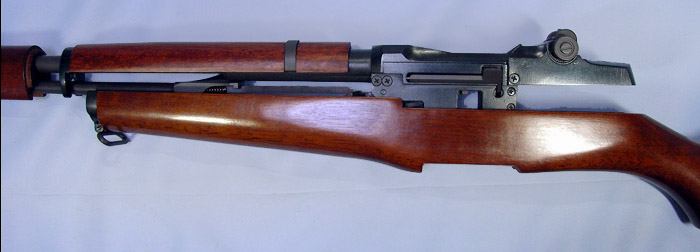

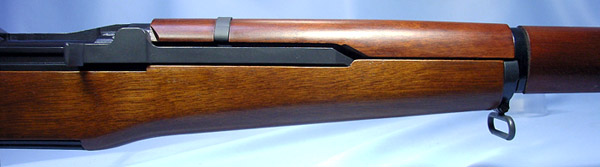

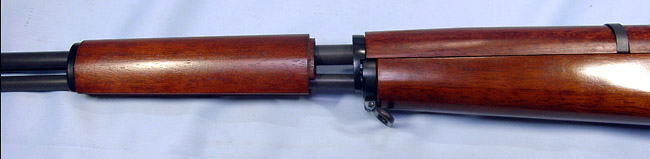

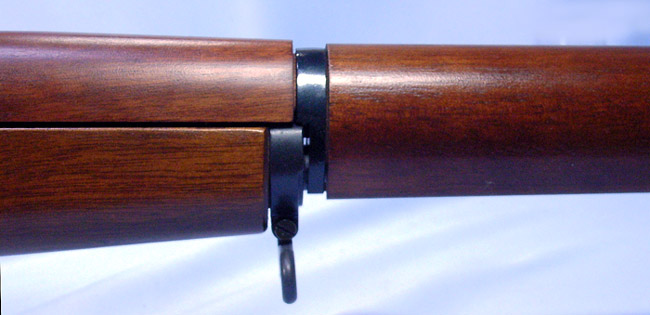

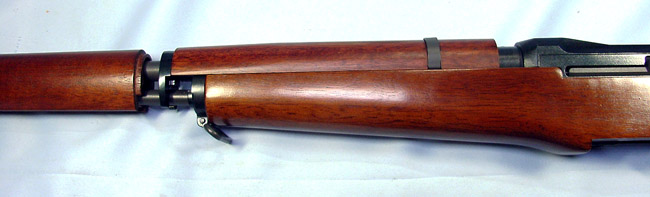

 ガランドのストックは「知恵の輪的」です。アメリカ人はこういう構造が好きみたいです。合理的なのか間抜けなのか分かりません。まずフロント・ハンドガードを前方にずらします。 |
 空いた空間を利用しリアハンド・ガードを前方にずらします。 |
 これで銃主部とストックが分離できます。この構造を見て「持てる国アメリカ」を垣間見ました。前線においてハンドガードが破損しても「交換部品はいつでも手に入る」と言うことなのでしょうね。当時日本の銃器はどうだったでしょうか。 |

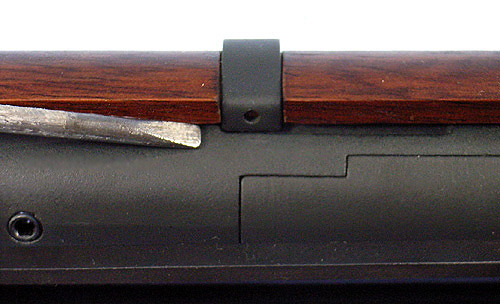

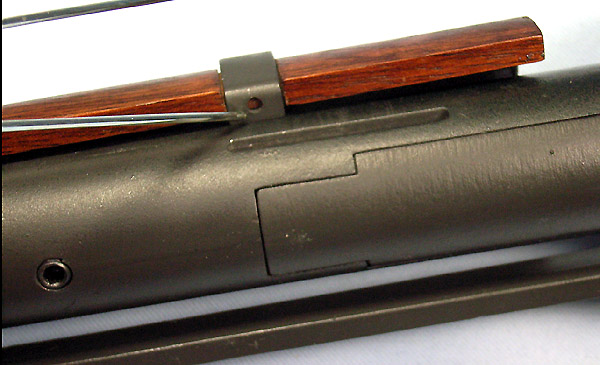

 リアハンド・ガードをレシーバーから分離します、先ず溝の最先端にバンドが来るようにします。 |
 写真のバンド端を持ち上げます。 それで溝から外せます |

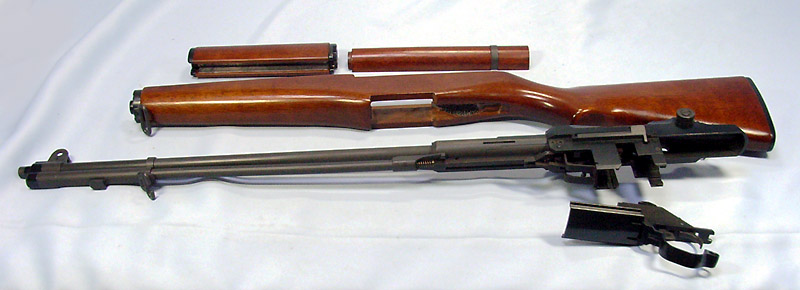

 ここまで簡単に分解できます。 |

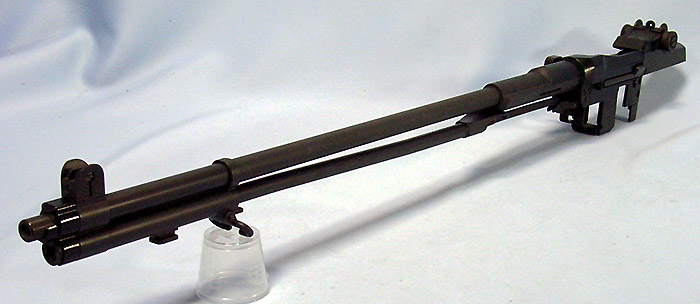

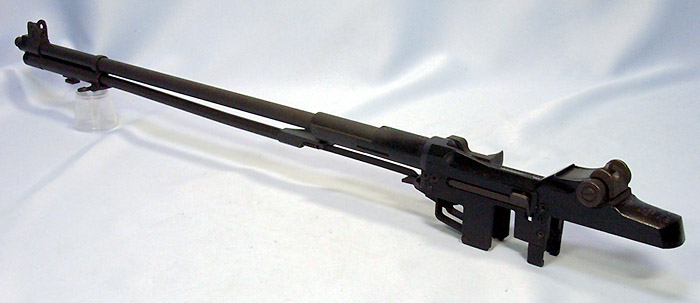

 ガランドはこのような形状をしています。 |
 |
 |
 |
 |
 |

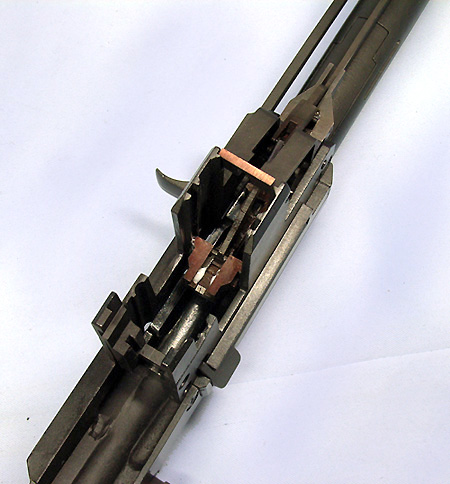

 閉鎖解除機構と装弾機構を分解します。 |

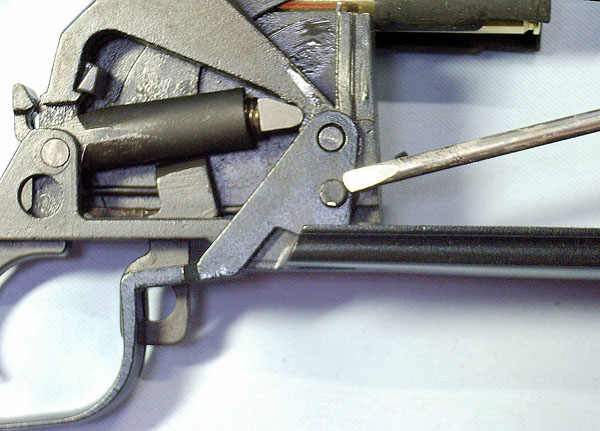

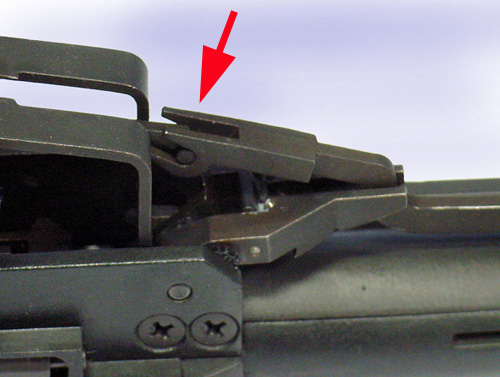

 左写真の「赤矢印」 のリコイルSPガイドを前方にずらし開放します。 |

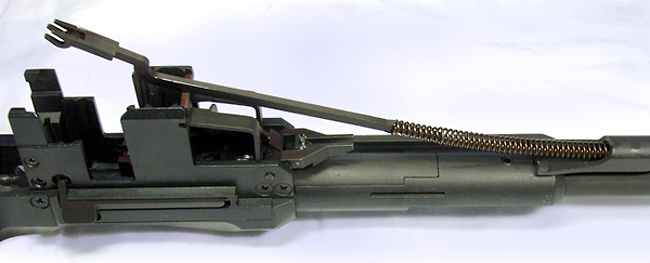

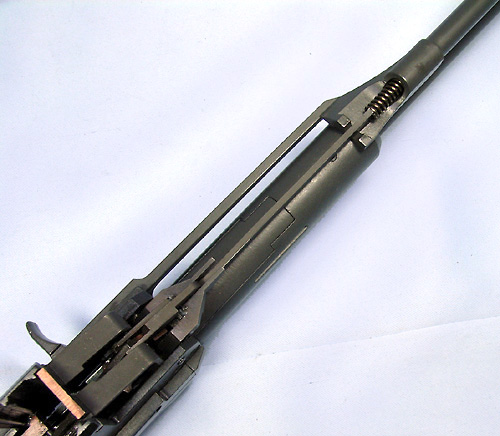

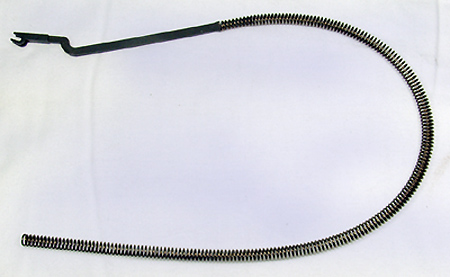

 なが〜いスプリングが出てきます。するとオペレーティング・ロッドも自由になります。 |

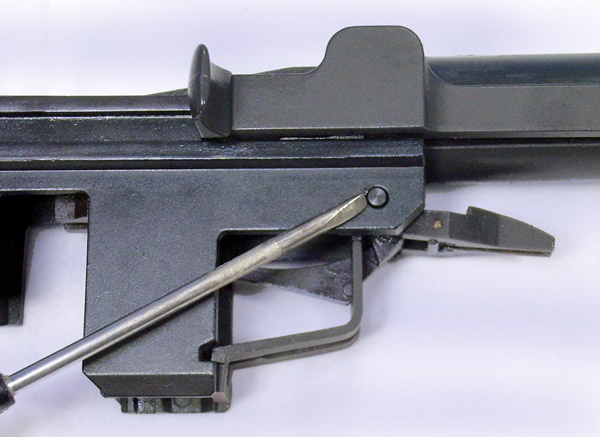

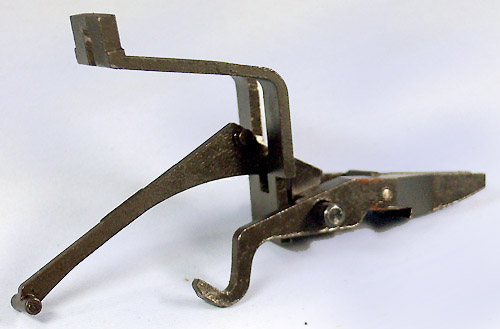

 ピンを外せば装弾機構が分離できます。 |

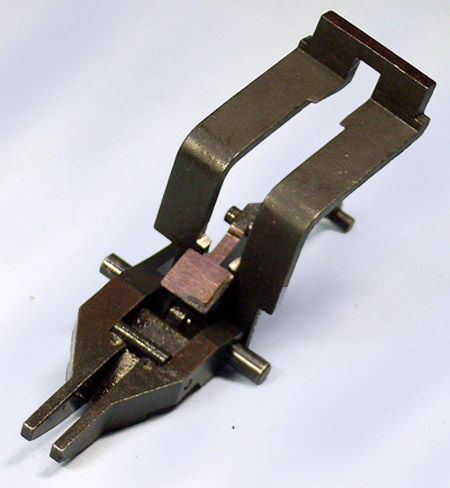

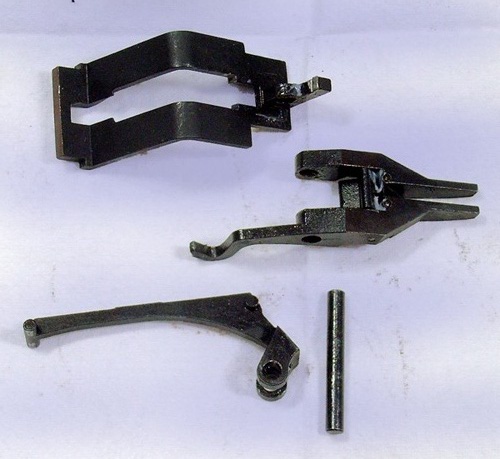

 装弾機構の部品構成、これにフロアASSYが加わります。 |
 |
 |

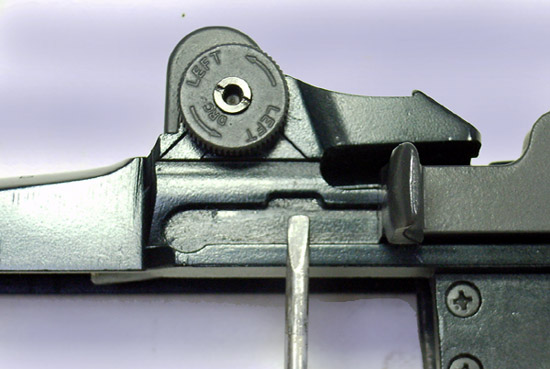

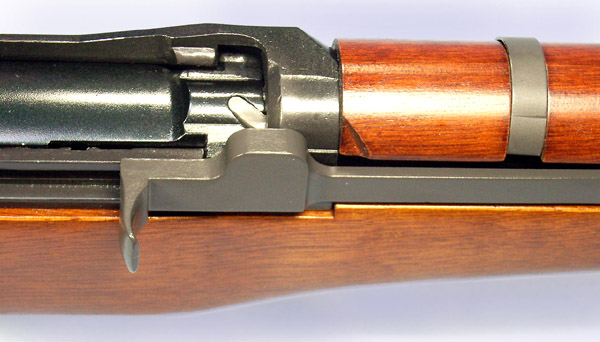

 オペレーティング・ロッドとボルトを分離します。示唆位置の溝を利用します。 |
 ロッドをココまでスライドさせると溝から外せます。同時にボルトも開放します。 |
 自由になったボルトは前方から引き抜きます。 |

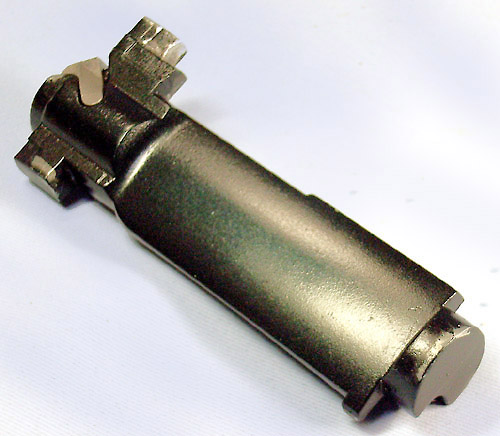

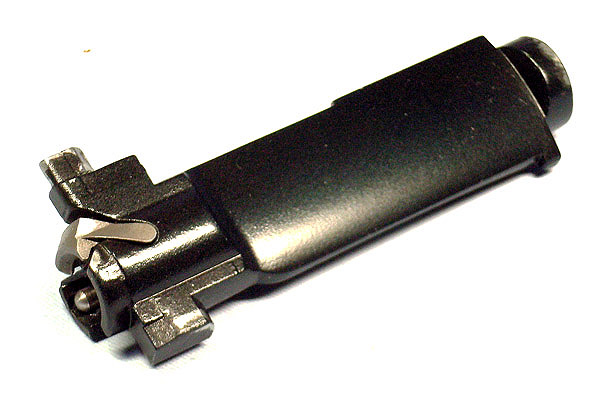

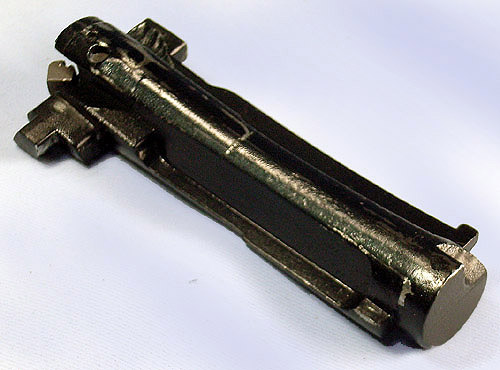

 ボルトです。 |

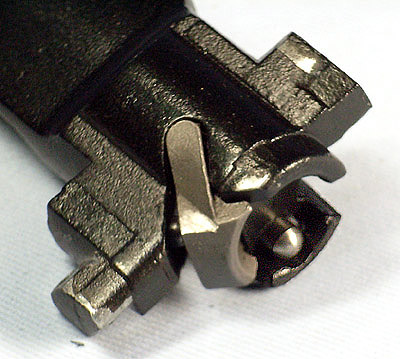

 回転式閉鎖機構です。 |
 |
 撃針は法により外辺に追いやられました。ダミーモールドでも良い気がします。 |
 亜鉛合金のボルトでよくココまで再現＆強度を出せたと感心します。 |

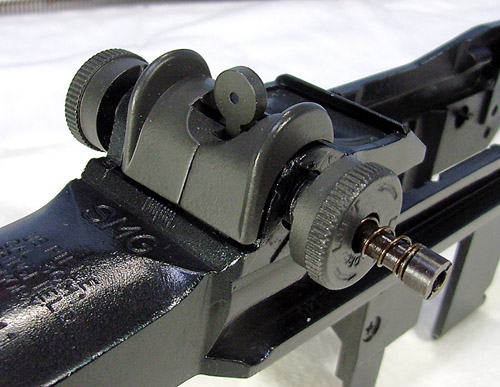

 ここからリア・サイトの分解です。 |

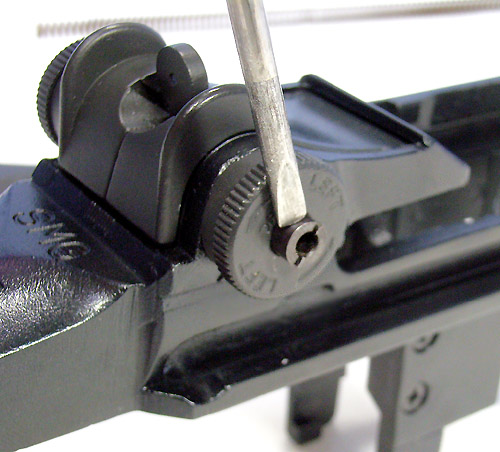

 ビスを緩めます。次に左右の調整スクリュウを分離します。 |

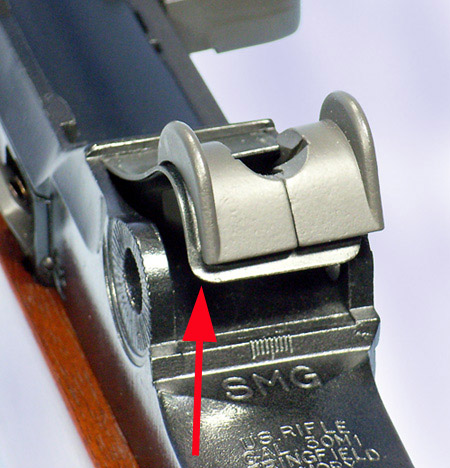

 ｢赤矢印」で示す部分に小さな-ドライバーをあててリアサイト・カバーを解放します。 |

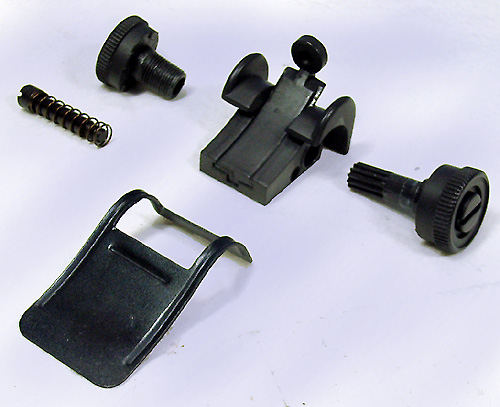

 これでリアサイトが分解できます。 |

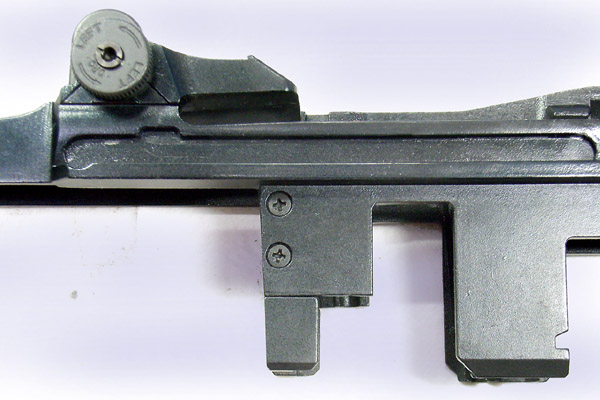

 ビスが・・・ |

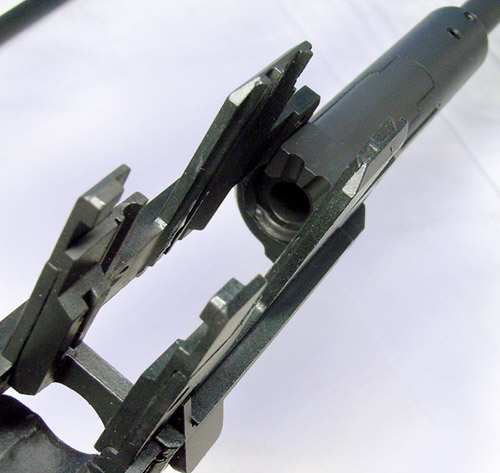

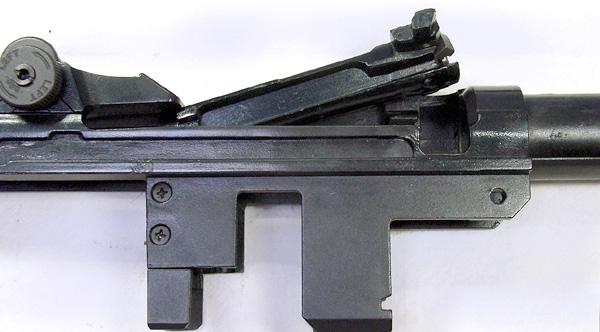

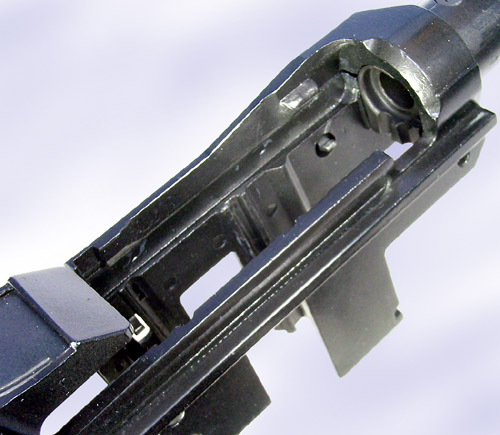

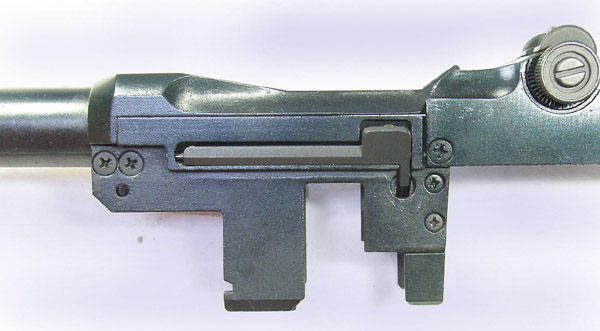

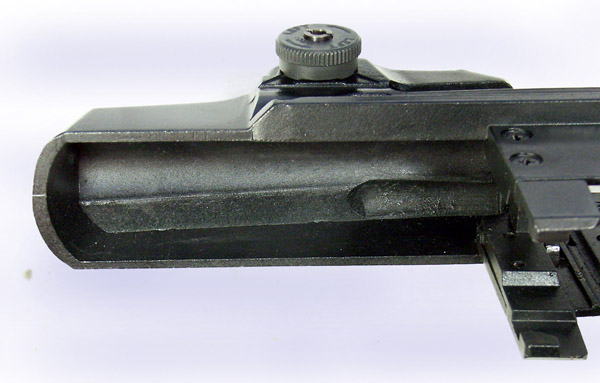

 レシーバー裏です |
 右上のビスは露出し常に見えてします。これ愚作です。 |
 |
 |

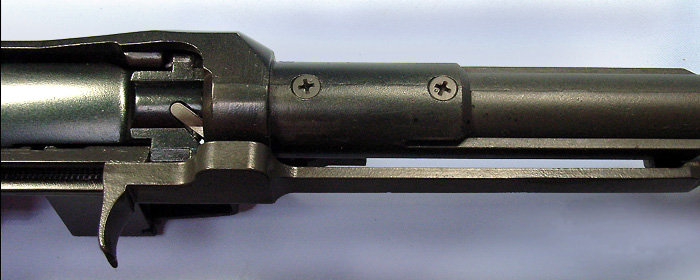

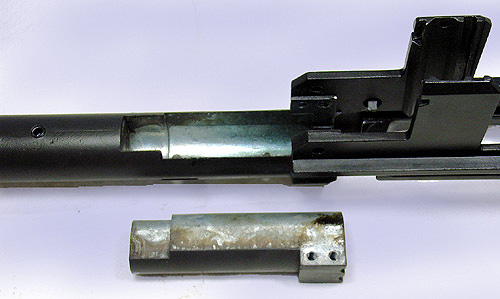

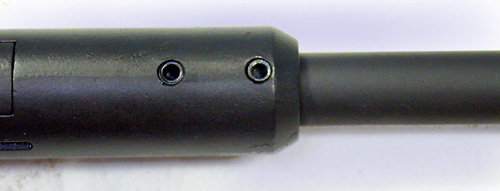

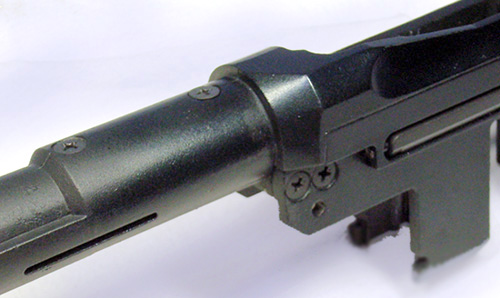

 チャンバーは数箇所のビス固定です。 |

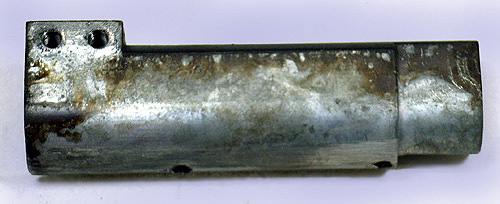

 これはバレル固定用、バレルはアルミ製で凄く軽いです。 |
 チャンバーはそこに収まります。 |
 これをみて「ハドソンらしいな！」と思いました。でもこれは全く無問題。 |

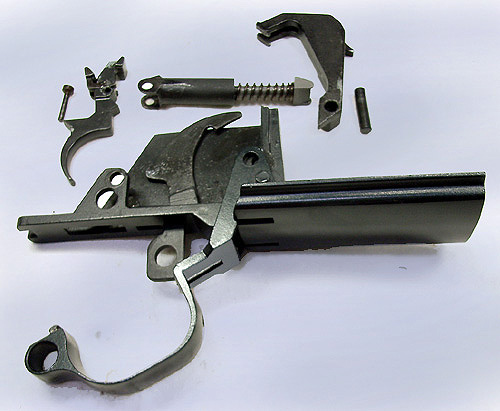

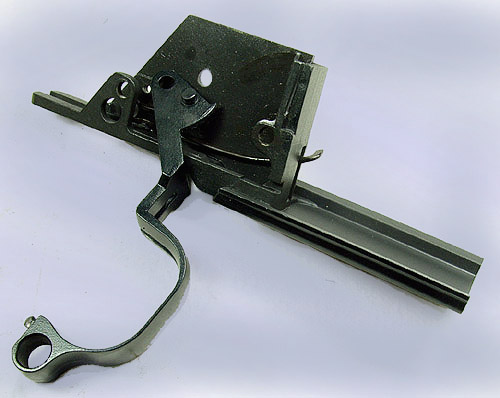

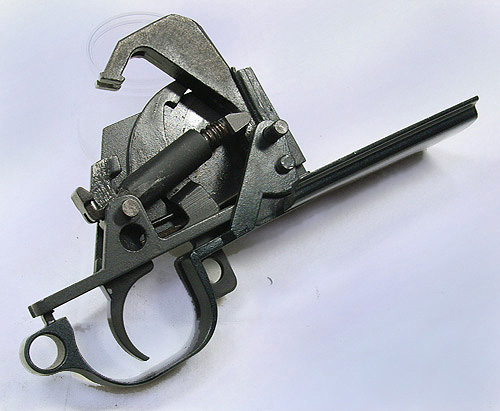

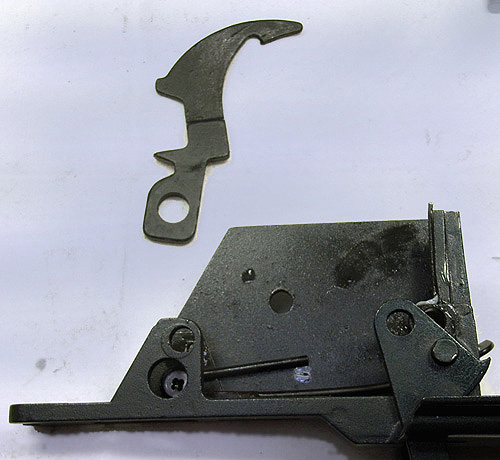

 ここから引き金室の分解です。 |
 2本のピンを外すだけです。 |
 セフティーレバーです。 |
 このガランドは確実にセフティがかかります。 |

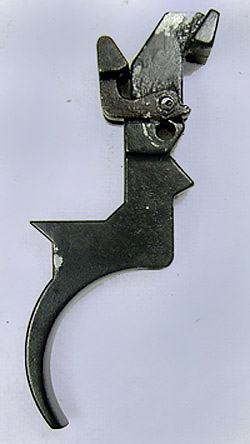

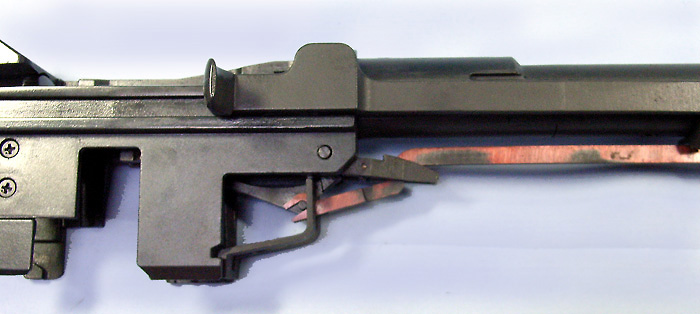

 トリガー、シアです。たったこれだけでディスコネクトも機能するとは驚きです。 |
 トリガー・ガードはこの位置でひねるように外します。知恵の輪・・・ |
 |

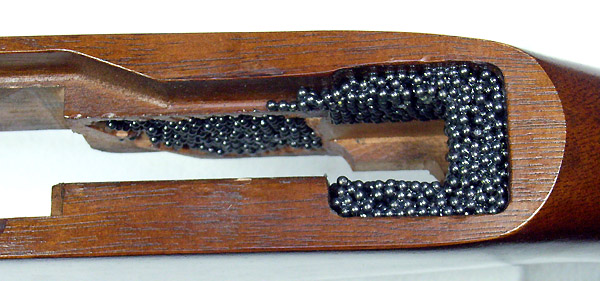

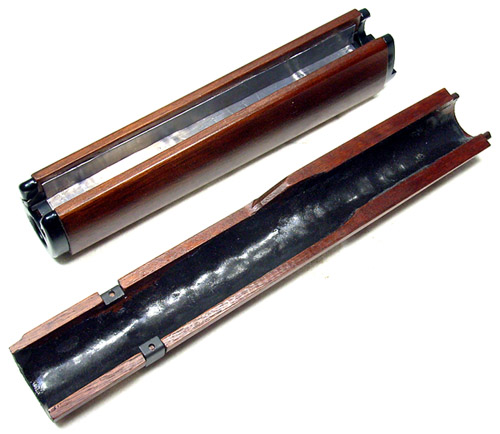

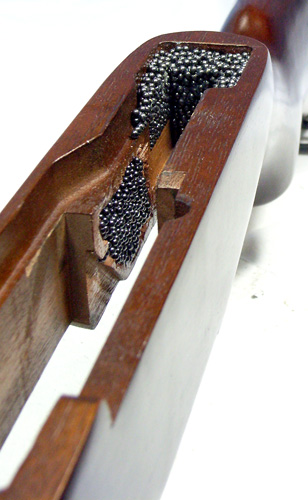

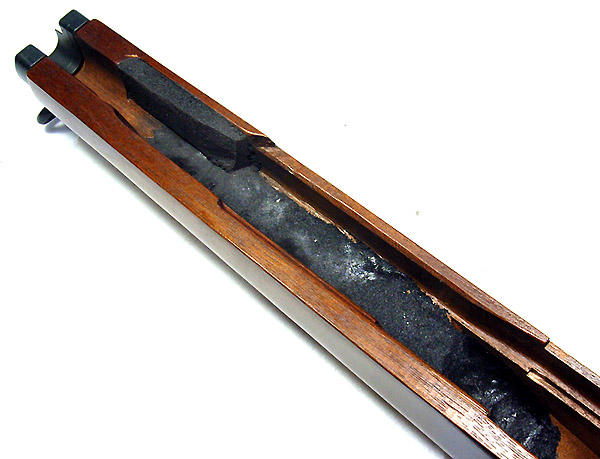

 木部彫下げ砂鉄をエポキシ接着剤で練りこみました。 |
 |
 砂鉄だけでは足りなかったので、更に鉛球を追加しました。合計で700ｇも仕込みました。 |

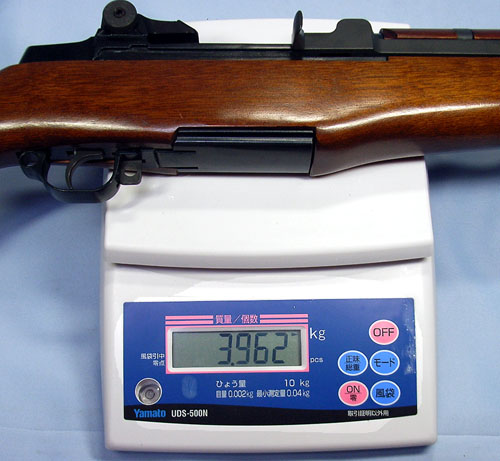

 改修後 銃本体のみ3960ｇ |

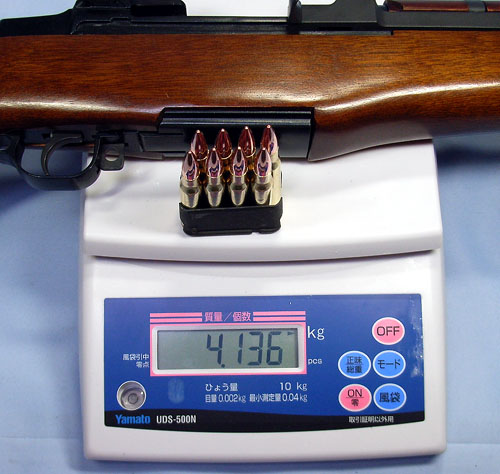

 改修後 銃本体+付属ダミーカート8発で4130ｇ |
 |

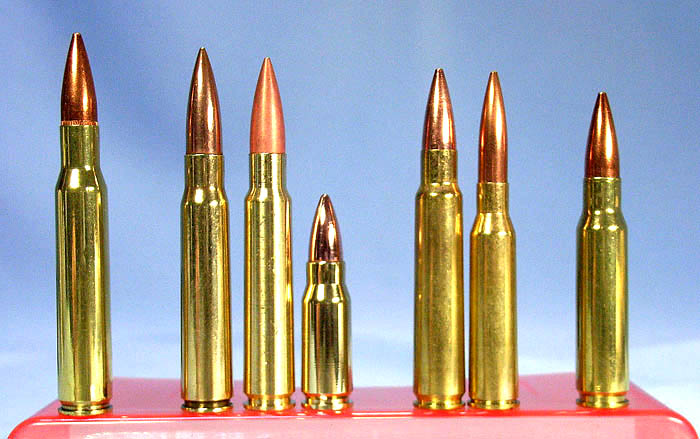

左から（全てダミーカート） 30-06 弾 （ハドソン付属品） 8mm モーゼル弾（7.92mm） （米製） 7.92mm モーゼル弾 （ショウエイ製） 7.62mm クルツ弾 （ショウエイ製） 7.7mm 弾 （米製） 6.5mm 弾 （米製） 7.62mm NATO弾 （米製） |
||
